QLM系列全向轮 90°

omni wheel 90°

系列简介

QLM系列全向轮提供最大2000千克的负载能力，同时保持了很高的精度标准。采用专利技术的轮毂一体成型工艺，最大限度发挥了材料的力学性能。从动轮表面材质可选橡胶或聚氨酯，能够适应不同的使用要求。QLM全系列产品采用滚动轴承设计，在平稳性、静音性、可靠性、全向性上都有很好的表现，能够适应室内及室外的应用场合。

QLM-12 QLM-15 QLM-20s QLM-20 QLM-24 QLM-25 QLM-28 QLM-31 QLM-36 QLM-40 QLM-40A

参数对比

产品
外径(mm)
宽度(mm)
侧轮数
轴承数
轴承类型
小轮材质
轮毂材质
轮毂表面处理
连接形式
典型中心孔
自重
负载能力

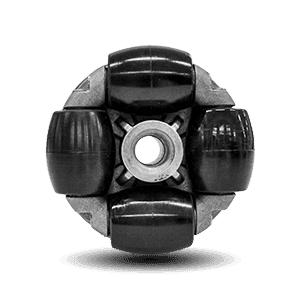

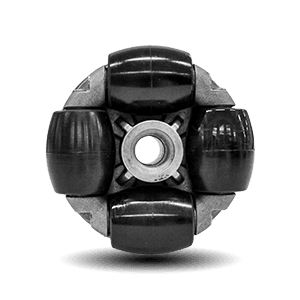

QLM-12
- 120mm
- 80mm
- 8
- 16
- 滚动轴承
- 聚氨酯
- 铝合金
- 无表面处理
- 轴孔连接
- 19/20/22(主动轮) 8/10/12/15mm(从动轮)
- 2Kg
- 100Kg

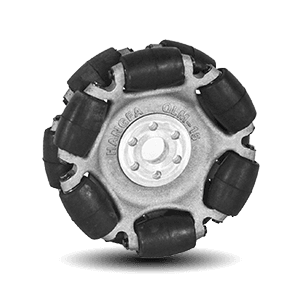

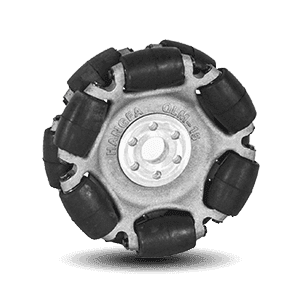

QLM-15
- 152.4（6"）mm
- 56mm
- 12
- 24
- 滚动轴承
- 橡胶/聚氨酯
- 铝合金
- 无表面处理
- 法兰
- 20mm
- 0.94Kg
- 50Kg

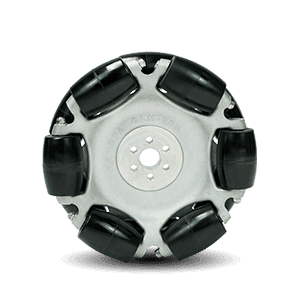

QLM-20s
- 203.2（8"）mm
- 75mm
- 12
- 24
- 滚动轴承
- 橡胶/聚氨酯/铝合金
- 铝合金
- 无表面处理
- 法兰
- 20mm
- 2.2Kg
- 100Kg

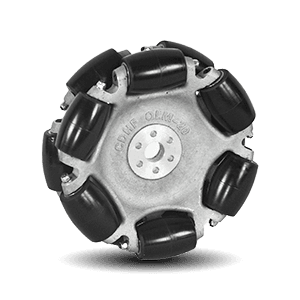

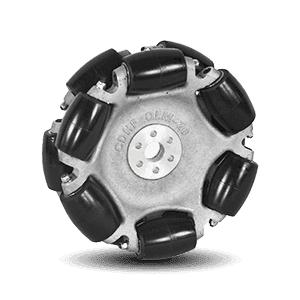

QLM-20
- 203.2（8"）mm
- 75mm
- 12
- 24
- 滚动轴承
- 橡胶/聚氨酯/铝合金
- 铝合金
- 无表面处理
- 法兰
- 20mm
- 2.2Kg
- 100Kg

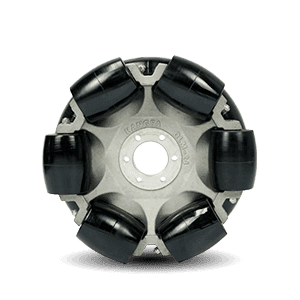

QLM-24
- 240mm
- 107mm
- 12
- 24
- 滚动轴承
- 聚氨酯
- 铝合金
- 无表面处理
- 法兰
- 20mm
- 4.5Kg
- 200Kg

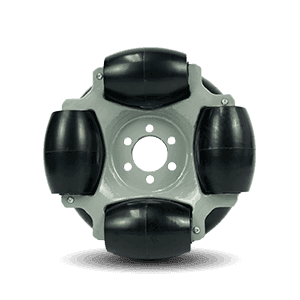

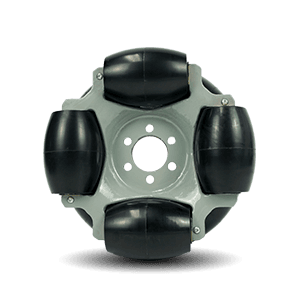

QLM-25
- 254mm
- 133mm
- 8
- 16
- 滚动轴承
- 聚氨酯
- 钢
- 双层高温烤漆
- 法兰
- 45mm
- 11Kg
- 450Kg

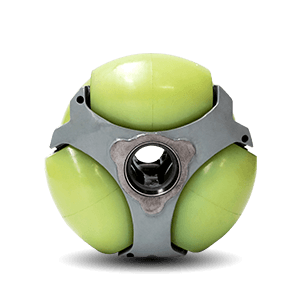

QLM-28
- 280mm
- 218mm
- 6
- 12
- 重载滚动轴承
- 聚氨酯
- 钢
- 双层高温烤漆
- 法兰
- 45mm
- 28Kg
- 800Kg

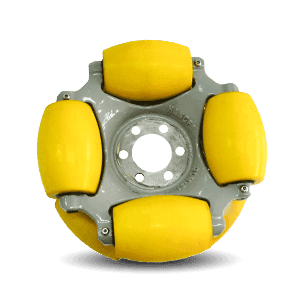

QLM-31
- 310mm
- 161mm
- 8
- 16
- 滚动轴承
- 聚氨酯
- 钢
- 双层高温烤漆
- 法兰
- 55mm
- 37Kg
- 800Kg

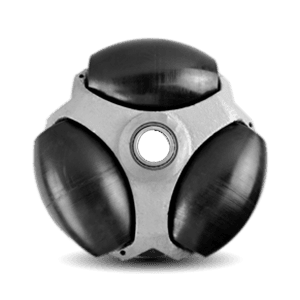

QLM-36
- 360mm
- 257mm
- 6
- 12
- 重载滚动轴承
- 聚氨酯
- 钢
- 双层高温烤漆
- 法兰
- 45mm
- 44Kg
- 1500Kg

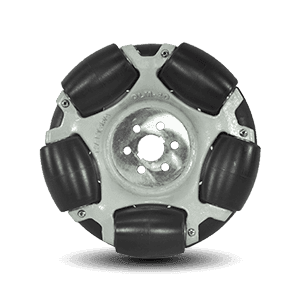

QLM-40
- 406.4（16"）mm
- 180mm
- 10
- 20
- 重载滚动轴承
- 聚氨酯
- 钢
- 双层高温烤漆
- 法兰
- 70mm
- 45Kg
- 1200Kg

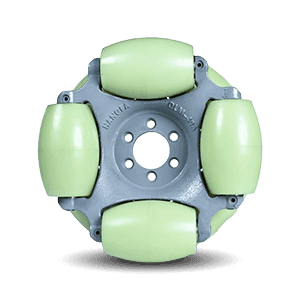

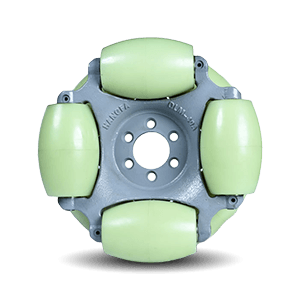

QLM-40A
- 406.4mm
- 210mm
- 8
- 16
- 重载滚动轴承
- 聚氨酯
- 钢
- 双层高温烤漆
- 法兰
- 70mm
- 53Kg
- 1600Kg

产品	QLM-12	QLM-15	QLM-20s	QLM-20	QLM-24	QLM-25	QLM-28	QLM-31	QLM-36	QLM-40	QLM-40A
外径(mm)	120mm	152.4（6"）mm	203.2（8"）mm	203.2（8"）mm	240mm	254mm	280mm	310mm	360mm	406.4（16"）mm	406.4mm
宽度(mm)	80mm	56mm	75mm	75mm	107mm	133mm	218mm	161mm	257mm	180mm	210mm
侧轮数	8	12	12	12	12	8	6	8	6	10	8
轴承数	16	24	24	24	24	16	12	16	12	20	16
轴承类型	滚动轴承	滚动轴承	滚动轴承	滚动轴承	滚动轴承	滚动轴承	重载滚动轴承	滚动轴承	重载滚动轴承	重载滚动轴承	重载滚动轴承
小轮材质	聚氨酯	橡胶/聚氨酯	橡胶/聚氨酯/铝合金	橡胶/聚氨酯/铝合金	聚氨酯	聚氨酯	聚氨酯	聚氨酯	聚氨酯	聚氨酯	聚氨酯
轮毂材质	铝合金	铝合金	铝合金	铝合金	铝合金	钢	钢	钢	钢	钢	钢
轮毂表面处理	无表面处理	无表面处理	无表面处理	无表面处理	无表面处理	双层高温烤漆	双层高温烤漆	双层高温烤漆	双层高温烤漆	双层高温烤漆	双层高温烤漆
连接形式	轴孔连接	法兰	法兰	法兰	法兰	法兰	法兰	法兰	法兰	法兰	法兰
典型中心孔	19/20/22(主动轮) 8/10/12/15mm(从动轮)	20mm	20mm	20mm	20mm	45mm	45mm	55mm	45mm	70mm	70mm
自重	2Kg	0.94Kg	2.2Kg	2.2Kg	4.5Kg	11Kg	28Kg	37Kg	44Kg	45Kg	53Kg
负载能力	100Kg	50Kg	100Kg	100Kg	200Kg	450Kg	800Kg	800Kg	1500Kg	1200Kg	1600Kg
