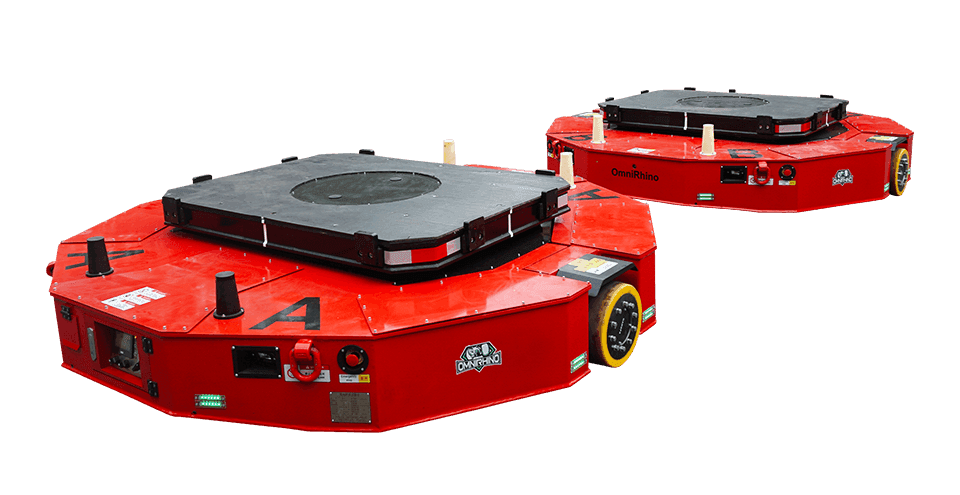

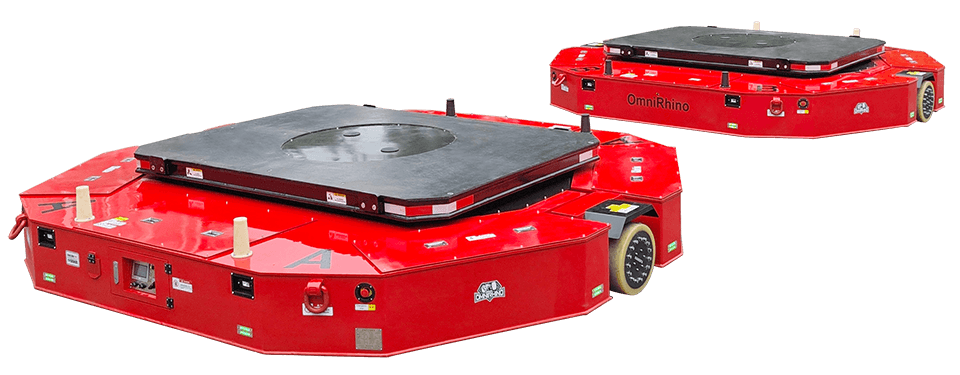

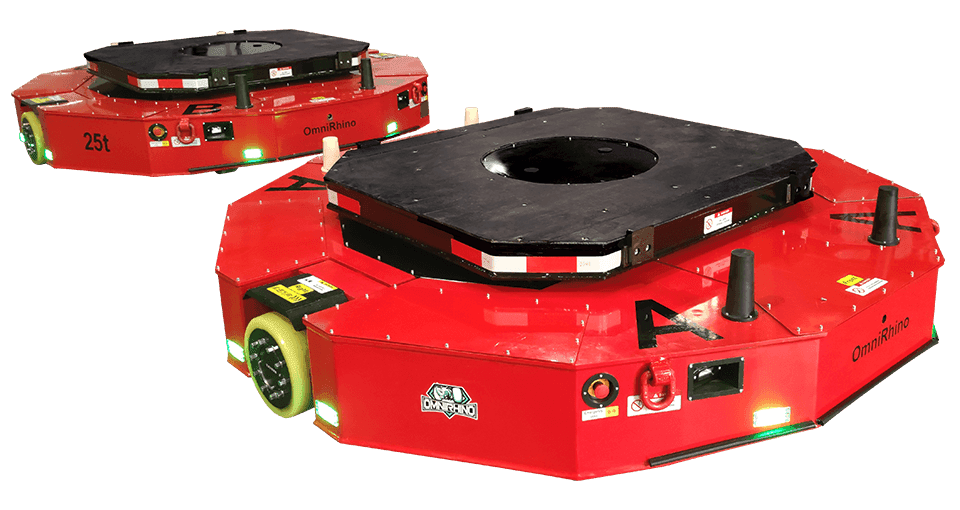

WH 系列风电叶片双车联动运输车

目前可提供四种不同承载能力，分别有15t*2，20t*2，30t*2，60t*2，主要用于风电叶片及工架在车间内各工位之间，从车间到室外露天库房，从露天库房到发货位置，从发货位置到厂房的转运。

WH 系列风电叶片双车联动运输车

联动30~120t承载能力

联动距离可达80m，适应长达130m的叶片

可回转的载物台，使叶片被运输时只受轴向力

最高速度可达1m/s

联动时的内应力可控

底盘浮动设计，可以适应大面积场地的排水斜度和进出车间的斜坡

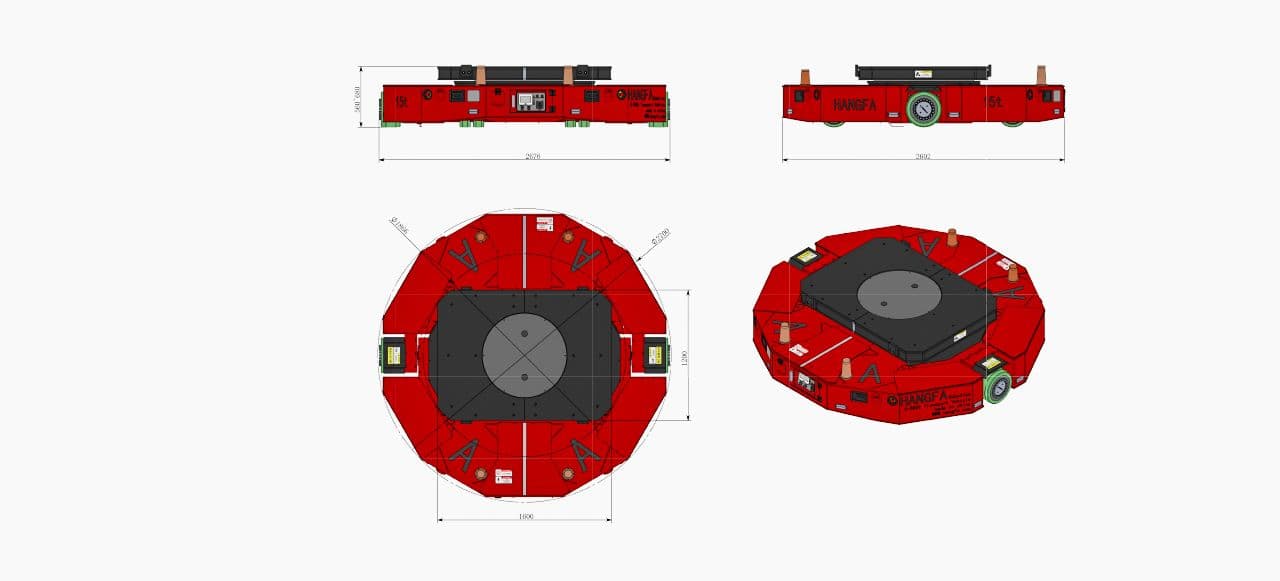

产品外形

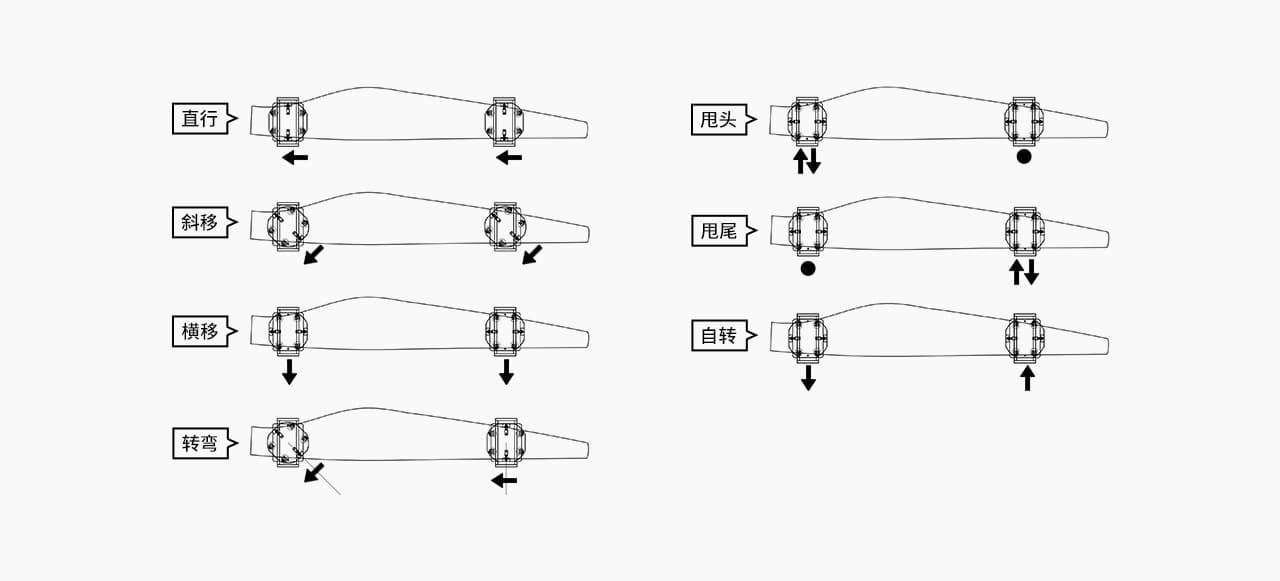

运动模式

WH30

WH60C

WH60

WH120

WH30

WH60C

WH60

WH120

产品外形

WH30

WH60C

WH60

WH120

WH30

WH60C

WH60

WH120

运动模式

型号参数

Parameter

产品规格
型号（一套两台）	WH30	WH40	WH60C	WH60	WH120
外形回转直径mm	2700		3200	4200	4500
外形（高）mm（低位状态）	560		660		810
顶升行程mm	120		150
载物平台尺寸mm	1600×1200		1900×1600	2600×1850	2700×2200
载荷能力
额定承载t（单车）	15	20	30		60
额定承载t（联动双车）	30	40	60		120
设备自重t（单车）	5	5	6.5	8.5	10
电源
电池类型	免维护铅酸电池		磷酸铁锂电池
电池容量kWh	14.4		25		50
典型续航里程（20℃，满载、空载各半）	8Km	7Km	8Km		8Km
典型续航时间	两个班次
充电时间	8h		4h
待机时间	＞72h
充电器供电（其他电压可选配）	AC220V/AC380V
基本特性
双车联动最大中心距	80m
驱动轮直径mm	330		410		500
冰雪地车轮	可选配
驱动电机类型	无刷伺服电机
悬挂/自顶升类型	独立液压升降台
地面最大受压	10Mpa
动作特性
最小转弯半径	0m
额定行走速度	0~0.85m/s		0~0.6m/s
最高行走速度	0~1m/s
举升速度	300mm/min		200mm/min
行走可调精度	±3mm
升降可调精度	±5mm
环境条件
适用地面	混凝土、自流平、硬沥青、钢板地面等
满载爬坡能力（T1）	2%（连续坡道。例如大面积场地的排水斜度）
满载爬坡能力（T2）	6%（短距离坡道。例如进出车间的短距离斜坡）
空载爬坡能力	20%（需考虑地面与车架的干涉或设置过渡弧）
防护等级	IP54（可适应在小雨、小雪天的室外工作）
工作环境	温度：-30~+50℃；湿度：0~95%，无凝露
储存环境	温度：-15~+50℃；湿度：0~95%，无凝露
其他
控制方式	遥控操作
单车运动功能	直行、自转、转弯
双车联动运动功能	直行、斜行、横移、自转、转弯、甩头、甩尾及复合运动
测重功能	重量测量、超载报警
故障救援功能	升降台手动降低、车轮解锁
其他功能	夜间运行照明、喇叭
