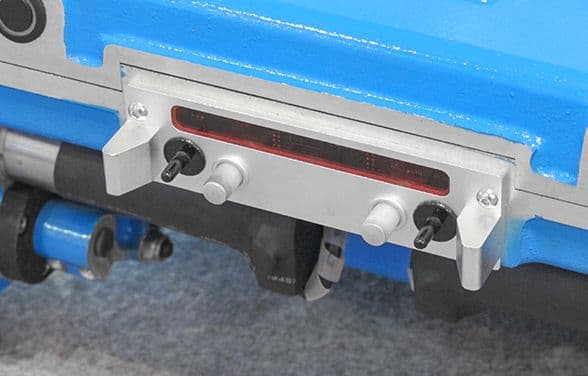

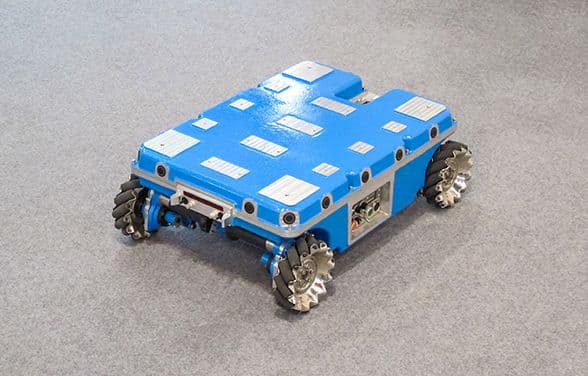

Navigator Q2 四轮全向平台

产品简介

Navigator系列机器人平台，是高性能与高可靠性产品的代表。采用工业级产品的设计理念，旨在为用户提供一个完整的、高性能、高可靠性、接口丰富、简单易用、严格防护等级、能够长期不间断工作的机器人系统。Navigator Q2是四轮45度全向轮轮系的机器人平台，使用航发公司的QMA-15全向轮，与传统轮系相比，能够实现平移、自转、平移并自转等特殊运动。平台底盘采用整体铝合金铸造成型工艺，并具有液压避震悬挂系统，使用四台大功率的空心杯电机作为驱动，并配有独立的伺服驱动器，高阶运动控制器集成了多种运动控制功能，支持CAN总线及RS232接口。开发包向用户提供完整的设备通信协议以及基于STM32F407的示例与演示程序源码，使用户能够对Navigator Q2快速上手。

图纸下载 | Navigator Q2

视频展示

产品特性

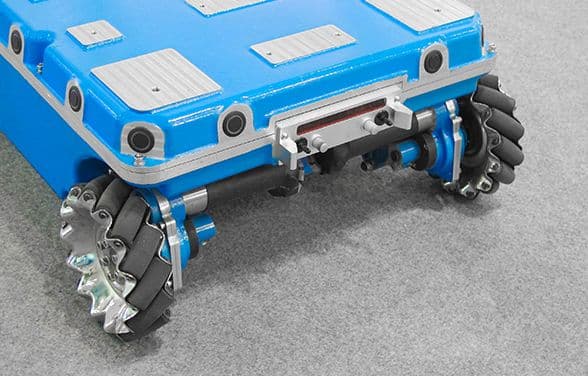

全方向自由移动

铝合金整体成型底盘

液压阻尼避震，四轮独立悬挂

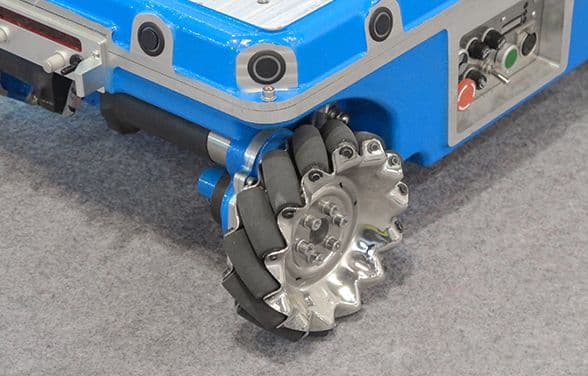

工业级全向轮

空心杯直流伺服电机

伺服驱动器

多功能运动控制器

DEMO开发板及应用代码

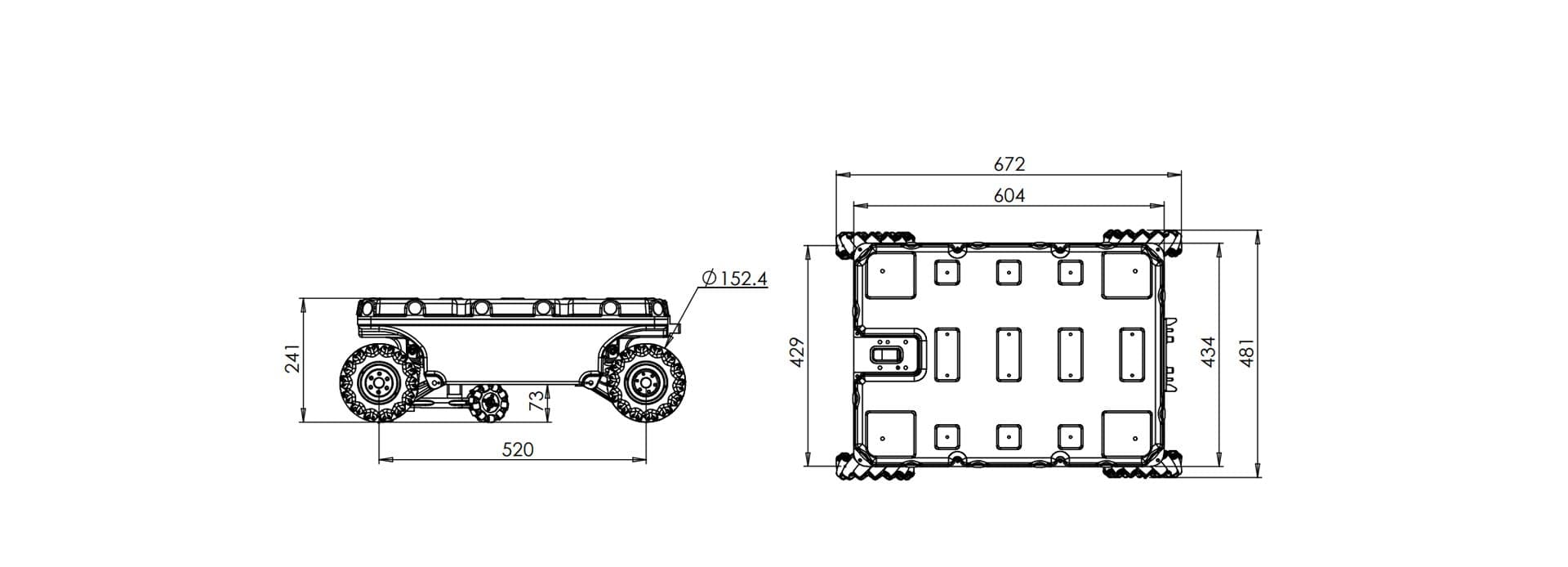

外形尺寸

规格参数

机身形式	铝合金一体成型	外形尺寸	672×481×241
驱动轮	QMA-15全向轮	驱动轮直径	152.4mm
驱动方式	四轮独立驱动	悬挂形式	液压阻尼避震器悬挂
车身最小离地间隙	73mm	整机重量	32kg
额定负载能力	50kg	电机类型	空心杯直流伺服电机
电机额定功率	90W	电机编码器	500线/转，A、B相输出
电机数量	4	电机驱动	伺服驱动器，CAN总线、RS232通信接口
最大移动速度	1.2m/s	最大自转速度	145°/s
最小转弯半径	0m	适应的地形	室内、室外坑陷较少的水泥及沥青路面
典型续航时间	约10h（负载10kg，运行速度1m/s,运行率70%）	待机时间	>30h
车载电源输出	5V@5A / 12V@5A / 电池电(22.4~29.2V)@>10A	电源保险管预设规格	5×20/20A
电池	24V/18.2Ah锂离子电池	电池快速更换	支持
充电器	输入:AC220V~240V / 充电电流:5A / 接口:直插式	附件	电池充电器
DEMO开发板	RHF407开发板（CAN×2，RS232×2，TTL×1，RS485×1，SPI×1，I2C×1，ADC×8，DAC×2，PWM×8，LED×2，按键×2，独立I/O×24，可复用I/O×29，TF卡接口×1，RTC后备电池座，可复用TFT LCD接口×1）

机身形式	铝合金一体成型
驱动轮	QMA-15全向轮
驱动方式	四轮独立驱动
车身最小离地间隙	73mm
额定负载能力	50kg
电机额定功率	90W
电机数量	4
最大移动速度	1.2m/s
最小转弯半径	0m
典型续航时间	约10h（负载10kg，运行速度1m/s,运行率70%）
车载电源输出	5V@5A / 12V@5A / 电池电(22.4~29.2V)@>10A
电池	24V/18.2Ah锂离子电池
充电器	输入:AC220V~240V / 充电电流:5A / 接口:直插式
外形尺寸	672×481×241
驱动轮直径	152.4mm
悬挂形式	液压阻尼避震器悬挂
整机重量	32kg
电机类型	空心杯直流伺服电机
电机编码器	500线/转，A、B相输出
电机驱动	伺服驱动器，CAN总线、RS232通信接口
最大自转速度	145°/s
适应的地形	室内、室外坑陷较少的水泥及沥青路面
待机时间	>30h
电源保险管预设规格	5×20/20A
电池快速更换	支持
附件	电池充电器
DEMO开发板	RHF407开发板（CAN×2，RS232×2，TTL×1，RS485×1，SPI×1，I2C×1，ADC×8，DAC×2，PWM×8，LED×2，按键×2，独立I/O×24，可复用I/O×29，TF卡接口×1，RTC后备电池座，可复用TFT LCD接口×1）
